Giúp tăng tỷ lệ tín hiệu trên nhiễu trong các thiết bị điện tử tiêu dùng với băng keo dẫn điện hàng đầu ngành.
Connect with 3M EMI experts
Chúng tôi xin lỗi…
Đã xảy ra lỗi khi gửi. Vui lòng thử lại sau...
Cảm ơn bạn!
Biểu mẫu của bạn đã được gửi thành công.
Băng keo dẫn điện cho quản lý EMI trong điện tử tiêu dùng
Bạn là người giải quyết vấn đề. Khi các thách thức thiết kế nhiễu điện từ (EMI) phát sinh, bạn cân bằng giữa việc tối đa hóa hiệu suất thiết bị và kiểm soát chi phí vật liệu. Và với sự mở rộng của 5G, việc giải quyết các vấn đề EMI trở nên quan trọng hơn bao giờ hết. Các thiết bị ngày nay có màn hình OLED linh hoạt, các băng tần chồng lấp và nhiều linh kiện RF trên PCB. Người tiêu dùng yêu cầu tốc độ, chức năng và độ tin cậy — mà không tăng giá.
Hỗ trợ quản lý EMI và nâng cao tính toàn vẹn tín hiệu đồng thời tiết kiệm không gian và chi phí với 3M™ Electrically Conductive Tapes. Những “băng keo thông minh” này tích hợp khả năng che chắn EMI và nối đất mạnh mẽ trực tiếp vào thiết bị của bạn và có thể bổ sung muộn trong quá trình thiết kế mà hầu như không cần thiết kế lại hệ thống điện. Chúng có thể giúp kiểm soát nhiễu nội tại do điều chế thụ động (PIM) và tăng tỷ lệ tín hiệu trên nhiễu trong điện thoại di động, máy tính bảng, thiết bị thực tế tăng cường/thực tế ảo (AR/VR) và hơn thế nữa. 3M mang đến hàng thập kỷ chuyên môn trong lĩnh vực điện tử tiêu dùng và khoa học vật liệu để giúp bạn giải quyết các vấn đề EMI ngày nay và trong tương lai.
Giảm PIM trong thiết bị điện tử tiêu dùng
-

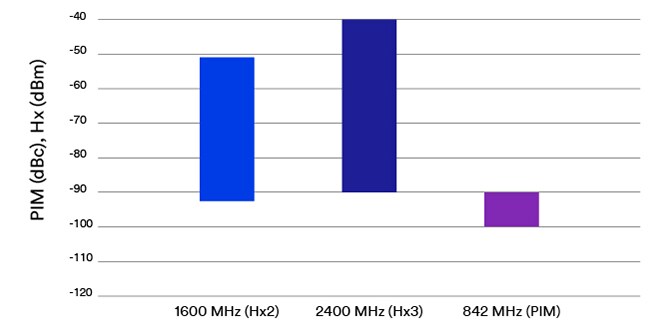

PIM/Hx ban đầu không dùng keo dán dẫn điện của 3M -

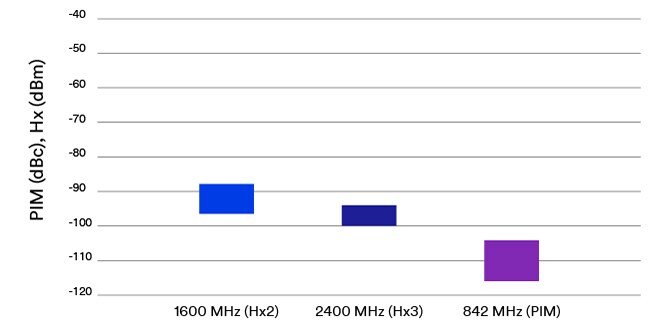

PIM/Hx ban đầu khi dùng keo dán dẫn điện của 3M
PIM là nguồn nhiễu tín hiệu chính trong các thiết bị điện tử tiêu dùng. Nó có thể bắt nguồn từ tiếp xúc kém, mối nối kim loại khác loại, ăn mòn hoặc các nguyên nhân khác gây hành vi điện tử phi tuyến. Các thiết bị RF ngày nay sử dụng mật độ dữ liệu lớn và tăng dần, khiến việc giảm PIM trở nên đặc biệt khó khăn.
Keo dán dẫn điện của 3M cung cấp khả năng che chắn EMI vượt trội và điện trở tiếp xúc ổn định (< 0,1 Ω với diện tích tiếp xúc 1 cm2) để giúp bạn giảm thiểu PIM và tối đa hóa tính toàn vẹn tín hiệu. Cấu hình thử nghiệm này kiểm tra mức công suất PIM liên quan đến một mối nối trên PCB. Đế thử nghiệm là một tấm thép không gỉ. Không có vật liệu che chắn, đo được PIM ở mức −90 đến −100 dBc. Nhưng với băng keo dẫn điện của 3M dán tại mối nối nối đất, PIM giảm xuống −104 đến −116 dBc. Các hài sinh ra còn giảm mạnh hơn nữa trong cấu hình thử nghiệm này.
Quản lý EMI trong mô-đun hiển thị, mô-đun camera trên thiết bị di động
-
Cho độ rõ nét ấn tượng
Một thiết bị chỉ tốt khi màn hình của nó tốt. Những tính năng tiên tiến trở nên vô nghĩa nếu người dùng không thể nhìn thấy những gì đang diễn ra hoặc không thể thao tác bảng cảm ứng. Và khi nhiều sản phẩm ứng dụng OLED và microLED tinh vi hơn, nối đất mô-đun hiển thị là yếu tố thiết yếu cho hiệu suất thiết bị đáng tin cậy.
Hãy bảo vệ màn hình của bạn bằng cách tích hợp các vật liệu EMI đã được chứng minh trong thiết kế. Keo dán dẫn điện của 3M cung cấp khả năng nối đất tuyệt vời giữa các nền và hiệu suất che chắn EMI đạt 60 dB trở lên tại các tần số cụ thể. Chúng có thể giúp giảm nhiễu giữa bảng cảm ứng và khối LCD và dẫn điện theo trục Z xuyên qua lớp keo để đảm bảo tiếp xúc đáng tin cậy với các vùng nối đất nhỏ.
-
Tính toàn vẹn tín hiệu từ trong ra ngoài
Một thiết bị là nhiều hơn tổng các bộ phận của nó. Từ micro đến Bluetooth đến một phân loại các bộ phận cắm thêm, nhiều phụ kiện khác nhau góp phần tạo nên một chiếc điện thoại thông minh, máy tính bảng hoặc PC. Tất cả đều khả thi nhờ các giải pháp nối đất có tính linh hoạt và khả năng thích ứng cao.
Quản lý EMI và tăng cường hiệu suất tín hiệu cho phụ kiện và linh kiện thiết bị của bạn với sự hỗ trợ từ dải sản phẩm keo dán dẫn điện đa dạng của chúng tôi. Chúng cung cấp khả năng che chắn mạnh mẽ trong khe hở đường liên kết, phù hợp với nhiều linh kiện và uốn theo tốt các bề mặt cong có hình dạng phức tạp.
Sản phẩm có điểm đặc biệt:
-
Cho ký ức trong trẻo như pha lê
Mô-đun camera đề cao độ chính xác. Chúng phải hoạt động tối ưu mọi lúc để ghi lại những khoảnh khắc quan trọng nhất của cuộc sống. Không ai muốn ảnh tốt nghiệp hay đám cưới của mình bị mờ do camera nối đất không đúng cách.
Hãy tạo nên những ký ức trong trẻo với giải pháp nối đất mô-đun camera từ 3M. Băng keo dẫn điện của chúng tôi có cả loại đẳng hướng (độ dẫn XYZ) và dị hướng (dẫn theo trục Z, cách điện theo trục XY) để cung cấp nối đất đúng nơi bạn cần mà không làm đoản mạch mạch lân cận. Chúng tương thích với mạch dẻo bước trung bình, bảng mạch in cứng, màn hình LCD và các linh kiện mô-đun camera khác.
-
Tối đa che chắn. Tối thiểu kích thước chi tiết.
Điện tử tiêu dùng phải cân bằng tối ưu giữa chức năng, độ tin cậy và thiết kế mỏng đẹp. Khi thiết bị trở nên nhỏ gọn và phức tạp hơn, nhiều linh kiện nhạy cảm phải lắp trong không gian chật hẹp hơn. Mọi khoảng trống đều quan trọng — bao gồm cả vật liệu che chắn EMI.
Tối ưu hóa thiết kế của bạn bằng cách thay các nắp che chắn lớn bằng keo dán dẫn điện mỏng gọn của 3M. Với chất độn hạt dẫn điện và lớp đỡ không dệt, băng keo của chúng tôi cung cấp khả năng che chắn tương đương linh kiện kim loại đồng thời tiết kiệm không gian, trọng lượng và chi phí. Chúng linh hoạt và dễ uốn để giúp bạn loại bỏ khe hở trong thiết kế lồng Faraday đồng thời mở rộng tự do thiết kế.
Sản phẩm có điểm đặc biệt:
-
Mạch dẻo, ăng-ten và nhiều hơn nữa
Từ mạch in dẻo đến ăng-ten và nhiều linh kiện khác, các thiết bị ngày nay phức tạp và nhỏ gọn hơn bao giờ hết. Nhiều bộ phận được đặt gần nhau trên PCB, làm tăng nguy cơ xuyên nhiễu. Vật liệu nối đất giảm PIM giúp giảm năng lượng thế điện của đường tín hiệu là thiết yếu để giảm nhiễu và tối đa hóa tính toàn vẹn tín hiệu.
Vật liệu che chắn và nối đất EMI của 3M linh hoạt và đa dụng để phù hợp với nhiều ứng dụng: mạch dẻo bước trung bình, nối đất PCB-to-flex, nối đất ăng-ten và hơn thế nữa. Có sẵn ở cấu trúc sợi không dệt hoặc hạt dẫn điện, chúng có cấu trúc keo dẫn điện độc đáo tối ưu hóa các điểm tiếp xúc điện trên bề mặt keo.
Sản phẩm có điểm đặc biệt:
Kiểm soát EMI trong thiết bị thực tế mở rộng
-
Thiết bị thực tế mở rộng (XR) mở ra những cách thức mới đầy hứng khởi để làm việc và giải trí. Hợp tác với đồng nghiệp trên khắp thế giới cho dự án mới nhất, rồi cùng nhau tham quan La Mã cổ đại vào giờ trưa. Dù bạn tưởng tượng điều gì, công nghệ XR tiên tiến có thể giúp hiện thực hóa.
Dù bạn đang phát triển kính thực tế ảo/thực tế hỗn hợp (MR), kính AR hay thiết bị cầm tay, 3M™ Electrically Conductive Tapes có thể giúp bạn kiểm soát EMI và giữ cho các linh kiện hoạt động tối đa tiềm năng — ngay cả trong không gian chật hẹp.
Bắt tay vào làm việc. Từ nghiên cứu ban đầu đến thử nghiệm cuối cùng, các chuyên gia của chúng tôi sẽ làm việc cùng bạn để thảo luận quy cách kỹ thuật, hướng dẫn cách sử dụng sản phẩm và hỗ trợ tìm giải pháp cho ứng dụng cụ thể của bạn.
Các giải pháp thực tế mở rộng khác:
-

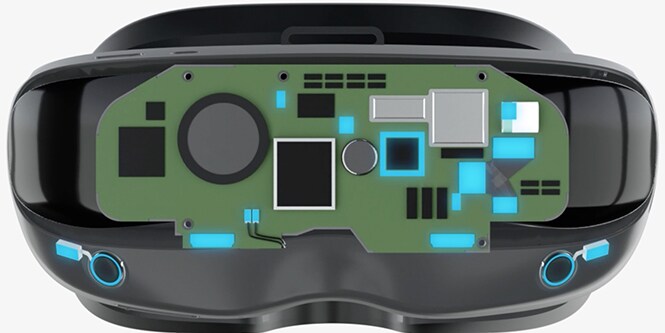

(SPEECH) [UPBEAT MUSIC] (DESCRIPTION) Logo, 3M. Science. Applied to Life. Text, Make extended reality everyday reality. Streamlined headsets. Improved device performance. Next-level optics. E M I Management. Boost signal integrity ... in challenging condensed device designs ... even in small contact areas. Grounding to cover. Cable wrap for shield and grounding. Camera and PCB shielding. Display FPC shielding. So C/chipset shielding can fence. FPC stiffener grounding. Logo, 3M. Science. Applied to Life. Text, 3M dot com slash ARVR. The information contained in this video is intended for industrial/occupational use by persons with the knowledge and technical skills to use such information. It is supplemental only and is not intended to replace the detailed information found in written 3M product instruction and installation manuals. For additional information, including important safety and warranty information regarding 3M products, see the product literature available upon request and on our website.
-
Băng keo dẫn điện 3M™ thực hiện ba chức năng: che chắn EMI, nối đất và liên kếtKết nối với những thực tại mới một cách tự tin
Thiết bị XR hiệu năng cao là chìa khóa để trải nghiệm các thực tại đắm chìm mới. Điều đó đồng nghĩa với nhiều cấu trúc ăng-ten tích hợp phát sóng tần số cao cho xử lý video và dữ liệu nhanh, tần số chồng lấn, cảm biến và tăng công suất để khuếch đại tín hiệu.
Hệ thống điện độc đáo và phức tạp trong thiết bị XR làm tăng rủi ro EMI/RFI. 3M™ Electrically Conductive Tapes cung cấp nối đất và che chắn cho các ứng dụng khác nhau để giúp bạn giảm tỷ lệ tín hiệu trên nhiễu và thúc đẩy hiệu suất.
Ứng dụng tiềm năng:
- Che chắn và nối đất cho ăng-ten (đi-ốt phát/linh kiện tần số)
- Che chắn camera và PCB
- Thay thế nắp che chắn
Sản phẩm có điểm đặc biệt:
-
Tăng cường hiệu suất EMI ở các khu vực khác nhau của kính VR/MR nhỏ gọnThống nhất thiết kế và chức năng
Thiết bị XR ngày nay cần được thiết kế với thẩm mỹ định hình thương hiệu và trọng lượng nhẹ dễ đeo. Diện tích tiếp xúc nhỏ đưa các tác nhân gây EMI lại gần các linh kiện dễ bị ảnh hưởng, tạo ra vấn đề tỷ lệ tín hiệu trên nhiễu. Cũng có các vùng nối đất nhỏ và đường liên kết mỏng nơi vật liệu truyền thống không đáp ứng được.
Đừng để dạng thức cô đọng đe dọa hiệu suất tổng thể của thiết bị. 3M™ Electrically Conductive Tapes mang đến giải pháp nối đất và che chắn với độ dẫn XYZ cho các thiết kế bị giới hạn không gian.
Ứng dụng tiềm năng:
- Khe hở đường liên kết
- Che chắn và nối đất linh kiện
- Nối đất quấn quanh màn hình
Sản phẩm có điểm đặc biệt:
Che chắn mạnh mẽ cho các vùng nối đất nhỏ
-

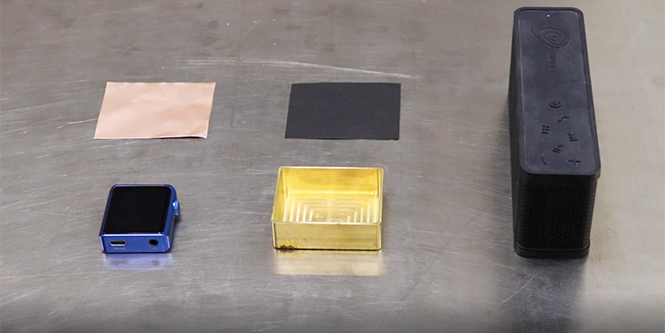

Keo dán dẫn điện hiệu năng cao của chúng tôi có khả năng che chắn vượt xa các vật liệu EMI thông thường. Trong minh họa sau, một thiết bị phát tín hiệu 2,4 GHz được đặt trong hộp kim loại có vách bên dày 1,0 mm và được bịt kín bằng các vật liệu khác nhau.
Lần thử đầu, lá đồng cộng với keo dẫn điện tiêu chuẩn không tạo ra tác động đáng kể đến tín hiệu. Lần thử thứ hai, 3M™ Electrically Conductive Single-Sided Tape 3304BC-S hiệu năng cao của 3M chặn tín hiệu một cách hiệu quả. Sản phẩm cung cấp khả năng che chắn tần số cao mạnh mẽ cùng với tiếp xúc điện đáng tin cậy cho các vùng nối đất nhỏ.
-
[MUSIC PLAYING]
Nguồn lực
-
Tờ rơi tổng quan/ Hướng dẫn chọn EMI/RFITải xuống (PDF, 2,5 MB)Tờ rơi giải pháp EMI/EMCTải xuống (PDF, 249 KB)Tờ rơi giải pháp AR/VR
Tuân thủ EMC và tương lai của thiết bị điện tử tiêu dùng
-
Trong thế giới năng động của thiết bị điện tử tiêu dùng, thay đổi là điều duy nhất không đổi. Mỗi năm, các thiết bị trở nên nhỏ gọn hơn, mỏng hơn và tinh vi hơn. Chúng sử dụng sóng milimet tần số cực cao, tích hợp màn hình OLED hoặc microLED và chứa chip, ăng-ten tích hợp cùng các thành phần khác ở khoảng cách rất gần. Vật liệu che chắn, nối đất và hấp thụ để đáp ứng các yêu cầu về tương thích điện từ (EMC) là nền tảng của thiết kế thiết bị hiện đại. Vật liệu EMC hiệu quả cần cung cấp:
- Che chắn tại khe đường liên kết để giảm thiểu xuyên nhiễu
- Tối ưu hóa “lồng Faraday” — không có khe hở, đường rạch hoặc lỗ
- Nối đất để giảm độ lệch nối đất và giảm nhiễu nền
- Nối đất linh hoạt mạnh cho ăng-ten dạng flex và các vùng nối đất nhỏ khác
- Điện trở tiếp xúc thấp để tăng tỷ lệ tín hiệu trên nhiễu và hỗ trợ tần số cao với công suất tín hiệu thấp
3M đang phát triển thế hệ giải pháp EMC tiếp theo cho thị trường điện tử đang thay đổi. Dựa trên hàng thập kỷ kinh nghiệm về khoa học vật liệu, danh mục của chúng tôi trải rộng từ keo dẫn điện đến vật liệu hấp thụ, gioăng dẫn điện, màng dẫn điện dị hướng (ACF) và nhiều hơn nữa. Các giải pháp này được biết đến trên toàn thế giới nhờ khả năng giảm nhiễu vượt trội và có thể dễ dàng ứng dụng cho nhiều thiết bị và ứng dụng đa dạng. Vui lòng cho chúng tôi biết cách chúng tôi có thể hỗ trợ Quý khách.
Bắt đầu ngay
Các chuyên gia của chúng tôi sẽ hỗ trợ xác định giải pháp đáp ứng chính xác yêu cầu nối đất và che chắn của Quý khách.
-
Tuyên bố miễn trừ trách nhiệmThông tin này dành cho những người có kiến thức và kỹ năng kỹ thuật để phân tích, xử lý và sử dụng thông tin đó. Các kết quả thử nghiệm dựa trên các thử nghiệm được thực hiện tại phòng thí nghiệm của 3M và có thể dựa trên quy mô mẫu hạn chế. Kết quả của Quý khách có thể khác.
